一圖看懂螺桿式空氣壓縮機氣路圖解

返回列表 發布日期:2023.06.04 瀏覽量:324

螺桿式空氣壓縮機是一種在工業領域廣泛應用的壓縮機,在使用螺桿式空氣壓縮機之前,了解其氣路流程至關重要。螺桿式空氣壓縮機的氣路流程一般分為 3個部分:吸氣、壓縮排氣。

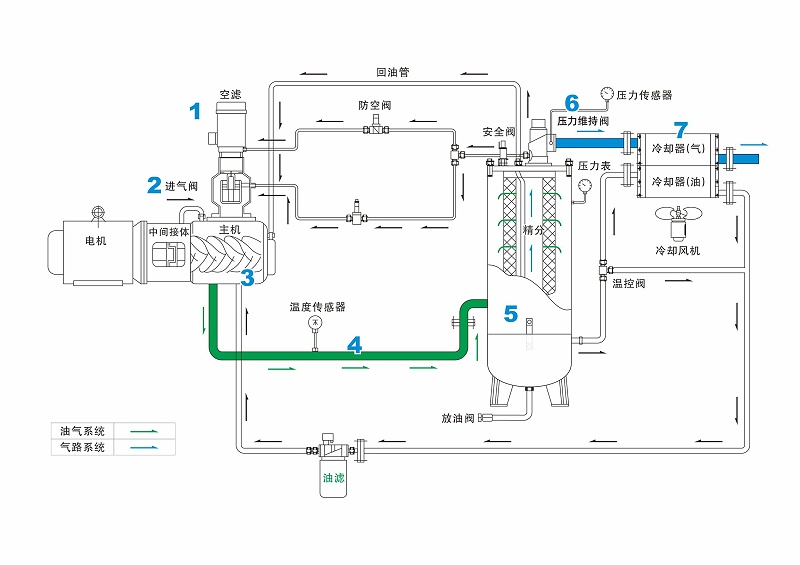

螺桿式空氣壓縮機氣路圖解

螺桿式空氣壓縮機的氣路流程:

1.空氣通過空濾,過濾雜質和灰塵;(進氣過濾)

2.由進氣控制閥,進入主機;(進氣控制)

3.在壓縮過程中,與噴入的專用冷卻液混合;(氣體壓縮)

4.油氣混合氣體,從壓縮腔排入油氣分離器;(油氣混合)

5.此時壓縮排除的含油氣體中,絕大部分的油介質會被分離;(油氣分離)

6.當空氣被壓縮到設定壓力值時,會通過壓力維持閥排出;(氣體排出)

7.進入冷卻器內進行冷卻散熱,末了排入使用系統。(氣體冷卻)

總而言之,了解螺桿式空氣壓縮機的氣路流程是非常必要的,不僅可以幫助我們更好地使用和維護設備,還可以提高我們的工作效率和生產效益。
